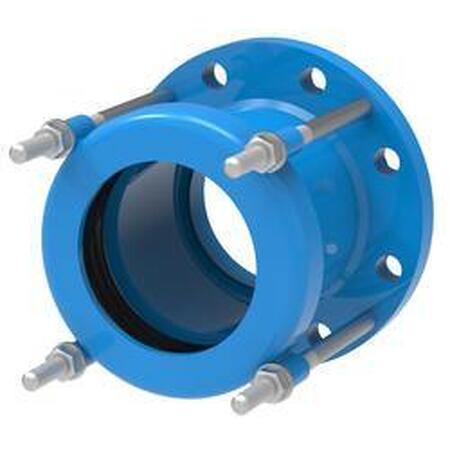

Гибкие вставки (виброкомпенсаторы) - назначение, устройство и рекомендации по монтажу

Гибкая вставка недорогое но эффективное решение для защиты насосов и трубопроводной арматуры от вибраций.

Любой, кто хоть раз запускал центробежный насос без виброкомпенсатора, помнит этот звук. Сначала лёгкое дребезжание, потом металлический стон, и вот уже фланец даёт течь, а вибрация передаётся на опоры, как ударная дрель. В промышленных системах перекачки жидкостей проблема гашения вибраций и компенсации температурных расширений стоит острее, чем в бытовых сетях. Здесь не работают резиновые патрубки из магазина сантехники.

Мы говорим о гибких вставках (часто их называют виброкомпенсаторами, резиновыми компенсаторами или эластичными вставками) — элементах трубопровода, которые одновременно выполняют три функции: снижают динамические нагрузки от насосного оборудования, компенсируют небольшие осевые и угловые смещения осей труб, а также демпфируют гидроудары. Для организаций, эксплуатирующих насосные станции, теплообменники или системы водоподготовки, выбор правильной вставки — это вопрос не только бесперебойной работы, но и экономия бюджета на капитальный ремонт трубопровода.

Из нашей практики: на одном предприятии заказчик сэкономил на вибровставках для трёх насосов, установив дешёвые тканевые переходники. Через два месяца мы меняли подшипники на всех трёх двигателях — вибрация разбила их в ноль. Ошибка стоила в 12 раз дороже, чем покупка нормальных фланцевых компенсаторов. С тех пор мы советуем заказчикам смотреть не на цену элемента, а на его способность работать именно в данной конкретной среде.

Не любой резиновый рукав — виброкомпенсатор: как отличить профессиональную вставку

Рынок пестрит предложениями: армированные патрубки, сильфонные компенсаторы, резиновые манжеты. Но для жидкостей настоящая гибкая вставка (виброкомпенсатор) — это многослойная конструкция, рассчитанная на рабочее давление от 10 до 25 бар и температуру до +120 °C в зависимости от материала. Основные типы, которые встречаются в промышленности:

• Резинотканевые (Ruber joint) — внутренний слой из маслобензостойкой резины, армирование синтетическими кордами или металлической сеткой, наружное покрытие из озоностойкой резины. Работают на воду, слабые кислоты, топливо.
• Цельнометаллические (сильфонные) — нержавеющая сталь (AISI 304, 316), используются для пара, агрессивных сред, высоких температур. Но они хуже гасят вибрацию низкой частоты.
• Фланцевые эластичные вставки с ограничительными кольцами — усиленная конструкция для вертикальных насосов, где возможен отрыв вставки при гидроударе.

Важное отличие профессиональной вставки от кустарной — наличие паспорта с указанием радиального, осевого и углового перемещений. Например, качественная вставка гибкая фланцевая должна допускать осевое сжатие не менее 10 мм, растяжение до 5 мм и угловое отклонение до 10 градусов. Если производитель не указывает эти параметры — перед вами просто резиновая труба, а не виброкомпенсатор.

ГОСТы и стандарты: на что опираться при закупке для юрлица

Для предприятий, работающих с опасными жидкостями, формальное соответствие нормативам — страховка от претензий Ростехнадзора. Основной документ, регулирующий конструкции гибких вставок для жидкостей — ГОСТ Р 58142-2018 «Компенсаторы резиновые сильфонного типа для систем водоснабжения и отопления». Однако он описывает в основном коммунальный сектор. Для промышленных агрессивных сред чаще ориентируются на ТУ завода-изготовителя, которые должны быть согласованы с отраслевыми нормами (например, для нефтепродуктов — ТР ТС 010/2011, 032/2013).

Также стоит помнить про стандарты по фланцам: если вибровставка фланцевая, то фланцы должны быть исполнены по ГОСТ 33259-2015 (взамен старого ГОСТ 12815). Резьбовые концы — по ГОСТ 6357. В нашей практике был случай, когда завод-изготовитель прислал вставки с фланцами под ответную часть по DIN, а у заказчика вся обвязка была под ГОСТ PN16. Пришлось переваривать 18 фланцев на месте. Проверяйте тип присоединения до оплаты.

Обязательно требуйте протокол гидравлических испытаний на каждую партию. Для ответственных систем (котельные, химические цеха) испытательное давление должно быть в 1,5 раза выше рабочего. Если продавец говорит «это стандартные вставки, не переживайте» — переживайте и ищите другого поставщика.

Сравнение: резинотканевые vs сильфонные металлические — что выбрать для перекачки жидкости

Чтобы не ошибиться, давайте разложим свойства гибких вставок в сравнительную таблицу по критериям, которые реально влияют на эксплуатацию.

Вывод из сравнения простой: для 90% жидкостных насосных систем в промышленности (вода, антифриз, легкие нефтепродукты) гибкая резиновая вставка выигрывает и по ресурсу, и по демпфирующим свойствам. Металлические сильфоны оставьте для пара и химии. Исключение — пищевые среды, где резина не допускается по гигиене; там ставят нержавеющие сильфоны, но готовьтесь к тому, что вибрация на насосе останется.

Как выбрать вибровставку без ошибок: 5 параметров, которые нельзя пропустить в опросном листе

Когда вы работаете с юрлицами, каждая техническая характеристика превращается в деньги. Вот минимальный набор данных, которые вы должны предоставить поставщику гибких вставок (виброкомпенсаторов) перед покупкой:

• Рабочее давление и давление гидравлического удара (пиковое) — если возможны скачки до 25 бар, обычная вставка на PN16 разорвёт через месяц. Требуйте PN25 или вставку с внешними ограничителями.
• Температура и химический состав жидкости — для горячей воды (выше +90°С) нужна специальная EPDM-резина, для масел — NBR, для кислот — FKM (Viton). Универсальная резина существует только в рекламе.
• Тип присоединения — фланцевое (самое надёжное), резьбовое или под приварку. Для диаметров DN50 и выше — только фланцы, иначе не открутите потом.
• Осевые и радиальные перемещения в рабочей точке — рассчитайте температурное расширение труб. Если трубопровод длиной 50 метров нагревается на 40°C, он удлинится на 24 мм. Ваша вставка должна это съесть.

Установка и замена: как не убить виброкомпенсатор в первый же месяц

Даже дорогая качественная гибкая вставка может выйти из строя за неделю, если её смонтировать с перекосом или без контргаек. Основные правила, которые редко читают в инструкциях:

• Запрещено использовать вставку для стягивания труб — монтажное смещение осей не должно превышать 70% от допустимого по паспорту. Если трубы разошлись на 15 мм, а вставка допускает 12 мм — варите переход, не насилуйте резину.
• Болты фланцев затягиваются крест-накрест без перекосов — неравномерная затяжка приводит к разрыву внутреннего слоя в зоне отверстия. Момент затяжки — как для резиновых прокладок, не более 50 Н·м для DN100.
• Обязательны опоры для труб за 1-2 метра до и после вставки — иначе вес трубы ляжет на виброкомпенсатор, и он провиснет, потеряв герметичность.
• Не ставьте вставку вплотную к задвижке или обратному клапану — турбулентность потока создаёт дополнительную пульсацию. Минимальное расстояние — 5 диаметров трубы.
• На компенсаторы диаметром больше 200 мм рекомендуется использовать ограничительные (контрольные) стержни для избежания горизонтального сдвига.

При замене старой вставки всегда проверяйте, не «прикипела» ли она к фланцам. Хитрость: если резина спеклась с металлом, не долбите зубилом — аккуратно срежьте внутренний слой ножом по окружности, и остатки отойдут. Иначе повредите приварной фланец на трубе, и ремонт встанет в копеечку.

Гибкая вставка (виброкомпенсатор): цена ошибки и как её не допустить при закупке

Когда юридическое лицо выбирает вибровставку, ключевой вопрос — не «сколько стоит», а «сколько будет стоить её отказ». Разница между условно «бюджетной» моделью и промышленной часто составляет 30-40% от стоимости, но ресурс отличается в 3-5 раз. Посчитайте просто: замена одной вставки на насосе DN150 обходится в среднем в 20-25 тысяч рублей только по работе (остановка насоса, слив жидкости, демонтаж, новый уплотнитель, пусконаладка). Если вставка умирает раз в год вместо пяти — вы переплачиваете.

На что обращать внимание при проектировании или составлении заявки на подбор:

— Указывайте конкретные ГОСТы или ТУ в запросе. Фраза «гибкая вставка фланцевая PN16» не защищает вас — поставщик может привезти изделие с фланцами по старому ГОСТу, и они не совпадут с ответной частью.
— Требуйте расшифровку материалов: резина EPDM (этилен-пропилен) или NBR (бутадиен-нитрил) — не синонимы. EPDM умирает в масле за два месяца, NBR отлично стоит.
— Проверяйте наличие паспорта качества с отметкой ОТК. Без него при проверке Ростехнадзора вашу систему не примут в эксплуатацию.

Итоговая рекомендация: не покупайте виброкомпенсаторы на маркетплейсах или в магазинах «всё для сантехники». Идите к производителю или официальному дистрибьютору, который даст гарантию не менее 24 месяцев. Для юрлица гарантия — это не бумажка, а возможность списать брак без потери бюджета.

Сколько стоят надёжные гибкие вставки и как не переплатить при коммерческом запросе

Цена на гибкую вставку (виброкомпенсатор) складывается из диаметра, материала и значения максимально возможного давления. Но вместо конкретных цифр (которые быстро устаревают) рекомендуем использовать следующий алгоритм:

1. Составьте техзадание с указанием всех пяти параметров из предыдущего раздела.
2. Отправьте его минимум трём поставщикам с просьбой предложить аналоги.
3. Сравните не только цену вставки, но и гарантийный срок, а также наличие сервисной службы в вашем регионе.
4. Уточните, входит ли в стоимость доставка и шеф-монтаж (присутствие инженера при первой установке).

Хороший признак надёжного продавца: он сам задаёт уточняющие вопросы про жидкость, гидроудары и способ монтажа. Плохой признак: отвечает мгновенно с ценой, не спросив ничего. В первом случае вы получите вставку, которая отработает 5-7 лет. Во втором — будете менять её каждый сезон. Проверено на собственном опыте внедрения на десятках объектов.

Помните: правильная гибкая вставка не должна быть самой дешёвой в каталоге. Она должна быть единственной, которая подходит под ваши параметры. Экономия на виброкомпенсаторах для жидкостей — это экономия на подшипниках, сальниках насосов и спокойствии главного инженера. А спокойствие, как известно, бесценно.
